智能無線氣體自動滅火系統
智能無線氣體自動滅火系統
HRT-MH
Installation & Operation Manual
說 明 書
V1.00
合肥泰瑞通電力科技有限公司
安全和注意事項
危險和警告■本裝置只能由專業人士進行安裝和維護。
■對于因不遵守本手冊的說明而引起的故障，廠家不承擔任何責任。
■設備只能由取得資格的工作人員才能進行安裝和維護。
■對設備進行任何操作前，應隔離電壓輸入和切斷設備的工作電源.
■要有一臺可靠的電壓檢測設備來確認電壓是否已切斷。
■在將設備通電前，應該將所有的機械部件恢復原位。
■設備在使用中應該提供正確的額定電壓。
■在通電前應仔細檢測所有的接線是否正確。
■藍色感溫線安裝、調試過程中要避免熱源，超過觸發溫度會強制啟動滅火。
不注意這些預防措施就有可能會引起嚴重?fù)p害！
目錄
智能無線氣體自動滅火系統 1
一、產品概述 4
二、 系統組成 4
三、主機管理系統界面 7
四、主機接線圖及端子定義 9
五、壁掛箱整體尺寸圖 10
六、設備維護 11
七、常見故障排查 12
智能氣體自動滅火系統主機是針對國內近年來電氣火災大幅上升的態勢自主開發的，集報警、監視、控制、管理功能于一體的監控系統。該系統界面直觀、易用性強、結構合理、可靠性高、功能較強、維護方便。該系統可廣泛應用于大型商場、生活小區、生產基地、辦公大樓、商場酒店、分散設備等區域用電防火的集中管理。該系統的采用，既極大的提高供電系統的連續性，又能把電氣火災消滅于萌芽狀態，對安全用電提供了保障。
智能氣體自動滅火系統主機是電氣火災監控系統的核心，可以實時地顯示被監控配電箱柜的各種工作狀態。當系統出現異常時（溫度過高、煙霧濃度超標等），監控設備將發出聲、光報警信號，提醒工作人員注意；并還能顯示和記錄具體內容。
系統組成

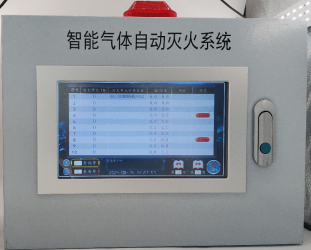

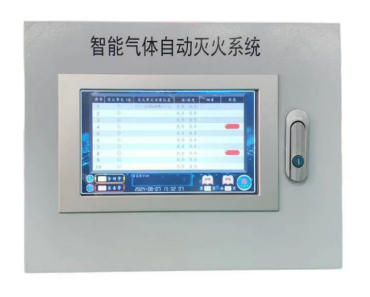

2.1、系統主機
主要功能：
基本功能 | 功能介紹 |
操作功能 | 觸摸屏式操作 |
報警功能 | 當受控回路發生異常，如溫度過高或煙霧濃度超標等，智能氣體自動滅火系統主機能夠即時指示報警類型，并以聲、光方式報警。 |
故障指示/自檢 | 當主機出現通訊故障時，主機能夠指示出故障類型，不間斷自檢異常告警。 |
遠程控制功能 | 系統主機能夠?qū)崟r檢測每個配電箱柜的工作狀態，顯示各個配電箱柜的實時溫度濕度或煙霧濃度等，并可對每個滅火裝置進行報警設置、遠程啟動等操作。（遠程操作需要輸入密碼：119，防止誤操作） |
報警記錄 | 系統主機能夠存儲報警信息、操作信息及故障信息。 |
事件存儲 | 自動覆蓋之前歷史數據、存儲條數1000條。 |
技術參數：
功能參數 | 性能參數 |
供電電壓 | AC/DC85~308V（交直流通用） |
通訊方式 | 無線lora通訊，通訊距離≤200m |
監控容量 | ≤200 |
響應時間 | ≤3s |
聲音大小 | ≥70db/1m |
工作環境 | 溫度：-20~60℃ 濕度：≤90%RH,不結露，無腐蝕 |
海拔高度 | ≤4500m |
尺寸大小 | 300*400*150mm |
安裝方式 | 壁掛式安裝 |
2.2、傳感器
備注：滅火單元全氟己酮、氣溶膠外形尺寸相同
技術參數：
功能參數 | 性能參數 | |
供電電壓 | DC12~24V/1A | |
通訊方式 | RS485、無線lora通訊，通訊距離≤200m | |
測溫范圍 | -20~125℃ | |
溫度報警 | 100℃ | |
煙霧報警 | ＜5s | |
額定功率 | ＜3W | |
防護空間 | 1m3 | 3m3 |
尺寸大小 | 70*45*90mm | 70*45*255mm |
使用壽命 | 6年 | |
啟動方式 | ||
物理啟動 | 170℃±10℃ | |
遠程啟動 | 電控 | |
邏輯啟動 | 溫度100℃、煙霧；單一報警（出廠默認可定制） | |
工作環境 | 溫度：-20~60℃ 濕度：≤90%RH,不結露，無腐蝕 | |
海拔高度 | ≤4500m | |
安裝方式 | 螺絲固定 | |
三、主機管理系統界面

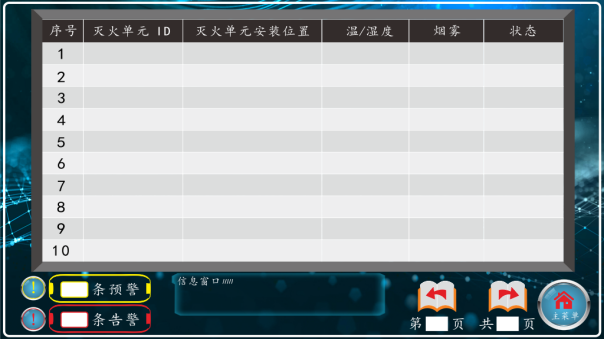

3.1、實時數據
點擊實時數據界面如下圖所示，展示每個傳感器安裝位置，實時溫度濕度、煙霧狀態、報警狀態等。

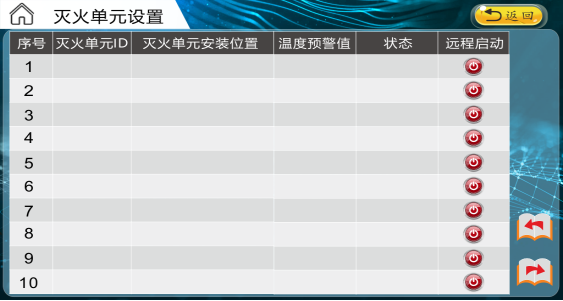

3.2、滅火單元管理
點擊滅火單元管理，出現以下界面，界面顯示每個傳感器的明細信息包括安裝位置、報警閾值、ID地址等可對每個傳感器參數進行修改設置。

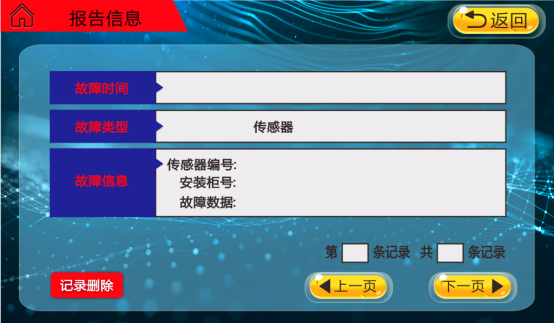

3.4、報警記錄
點擊報警記錄，出現以下界面，顯示具體的傳感器報警位置與報警狀態值以及報警的時間等信息。

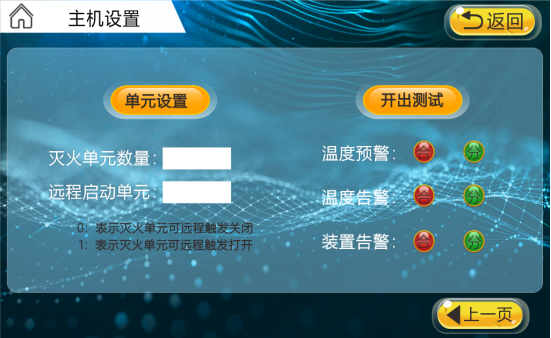

3.5、系統設置
點擊系統設置，出現一下界面，可對傳感器與主機之間的通訊參數以及傳感器報警條件、遠程開啟功能開關等參數設置。
四、主機接線圖及端子定義

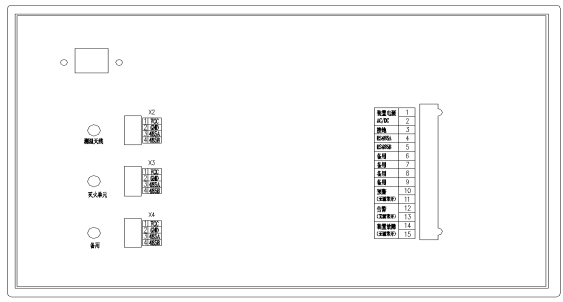

主機端子定義如下圖：

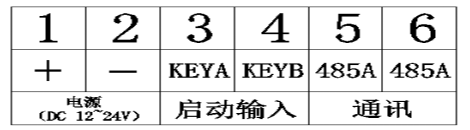

傳感器端子圖：

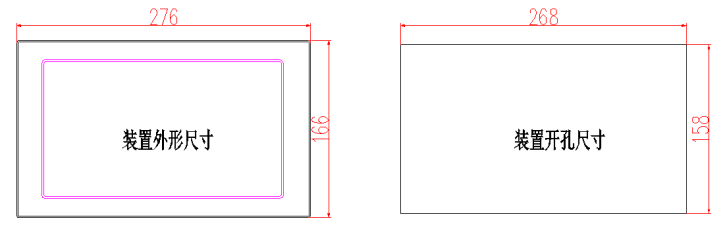

主機外形尺寸（單位：mm /厚度：51mm）：
五、壁掛箱整體尺寸圖

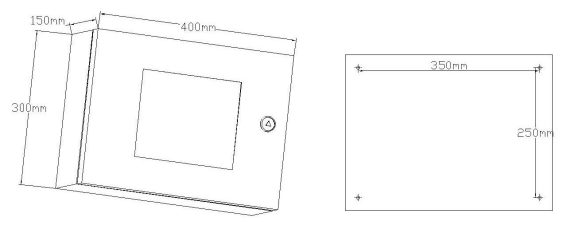

主機外形尺寸：
外形尺寸：400*300*150mm 安裝尺寸：孔大小8mm 孔距離350*250mm

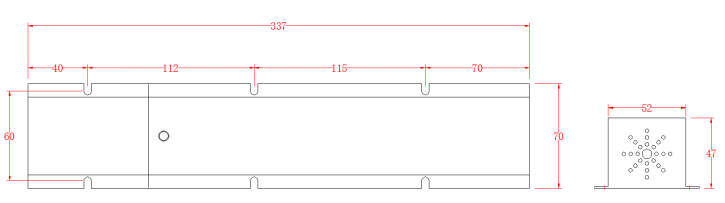

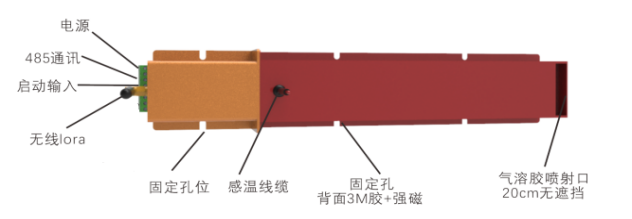

傳感器外形尺寸：
外形尺寸：337*70*47mm 安裝孔徑：5mm
六、設備維護
1） 應該定期（建議每周一次）對系統進行自檢，并確認自檢正常，以保證監控設備處于正常工作狀態。
2） 報警發生時，先根據顯示屏的內容判斷故障類型，再對供電電路進行隱患排除，隱患排除以后進行復位操作，使監控設備恢復正常工作狀態。
3） 每次故障處理后，應對發生故障的時間、類型及處理方式等內容進行記錄，以便日后查詢（可通過監控設備上的系統記錄來查詢）。
4）未經本公司同意，任何人員不得拆開集中控制器或進行維修。
5）消防滅火系統裝置屬于精密儀器儀表類，應避免沖擊、碰撞，嚴禁雨水淋濕。
七、常見故障排查
消防滅火系統裝置現故障時，值班人員應觀察其故障顯示，并作好記錄，然后重新開啟電源后，觀察故障是否消失，并作好記錄，如果故障未消失，請參照以下常見故障及處理方法，并立即與經銷商或生產廠家聯系維修。
故障現象及處理方法：
故障現象 | 故障部位 | 可能原因 | 解決辦法 |
顯示屏無顯示 | 顯示器 | 掉電或電源未打開 | 檢查顯示器插件并 重新開啟 |
無法開機 | 電源 | 電源線斷線 | 檢查電源線并重新接好 |
無線通訊弱或不穩定 | 通訊 | 天線安裝位置不合適 | 移動天線位置 |
報警時燈不亮 | 報警燈 | 報警燈線斷線 | 檢查燈線 |
如出現其它現場不可解決的問題，請于我公司聯系
